ポツポツと進行中の情報を1つ。
開発中の「パニアバック・ハンガー」です。

IMG_6136

IMG_6145

単純な13mmアルミパイプですが、5LINKS純正2ウェイキャリアー(荷台)に取り付けます。
汎用のパニアバックを簡単に引っ掛ける事が出来、固定着脱が便利です。

IMG_6163

IMG_6159

IMG_6156

IMG_6157

IMG_6153

5LINKS の特徴である、荷物を乗せたまま、折りたたみ後に、キャリーカートとして牽引することが出来ます。

IMG_6166

IMG_6168

IMG_6170

IMG_6173

IMG_6174

また、コロ付きリンコロバッグと併用して、お手軽な輪行の一助となります。
階段等の昇降も、従来どおりです。
元々は北海道のユーザー様のアイデアを量産サンプルとしてみました。必要は発明の母ですね。

もう一次元上のお手軽輪行へ、、5LINKS

No Comment

Read More >>

☆新開発フロントハブ
昨週に引き続き5LINKS 700c用便利フロントハブのご紹介です。
Fホイール2

Fハブ軸3

IMG_5166

Fエンド1

『輪行』の時前ホークエンドを保護する為に、あらかじめ保護装置を組み込んだ、特殊ハブです。
扱いは通常のクイックリリースハブとほぼ同じ。
ハブボディと保護材が分離します。
fhub

https://www.youtube.com/watch?v=kDB9YrAHcBA

分離後のハブボディは、幅100mmです。輪行時の幅の短縮にも貢献します。
単体重量138g、18H、O.L.D100mm.軸径9mm、純正のカーボンホイールで700gとなります。
このハブも、単体での販売を予定しております。前後32H仕様になる予定です。(価格未定)

No Comment

Read More >>

700cギア

IMG_5178

IMG_5176

「誰も作らなかったものを創る」というポリシーのもと、開発中の5LINKS700cでは、目標の性能を得るために、いくつかのコアなアイデアを持っています。
その一つが、独自のホイール着脱機構です。
「最新のロードバイクと同等の性能を持ち、かつ、日本人の考える『素早い輪行』を可能にするため」に、全くゼロの段階から、オリジナル前後軽量ハブの開発を行いました。

700c完成3

上記写真のように、我が700cのフレームは、後三角が、前三角の中に倒れこみます。
その為には、少なくとも後輪が素早く脱着できなくてはなりません。もちろん、自転車の分解に手慣れている方は、後輪をディレーラー及びチェーンから速やかに脱離セットすることができると言われるかもしれません。

しかし、5LINKSでは、チェーンに手を汚すことなく、また、外した後輪の幅を輪行のために狭く(70mm)保持したり、エンド部分の保護が容易にできるシステムを新たに開発しました。
ビデオでは、慌てずに行って、車輪の取り外しに約10秒、取り付けには18秒の時間がかかっています。(以下Youtube動画)

ハブ脱着1

https://www.youtube.com/watch?v=FB8dd92lIZ8

リヤハブ脱着2

https://www.youtube.com/watch?v=vxuWwpMYLQY

脱離時のシャフトは、輪行時のエンド保護材として再利用されますが、その映像はまた別の機会に、、、

単体重量238g、24H、O.L.D130mm、リヤエンド軸径10mm、SHIMANOのスポーツ用ディレーラーに対応するフリー(サンプルはデュラエース11速 装着)で、純正のカーボンホイールではセット重量880gとなっています。

応力解析

安全性に関しては、コンピュータ上の応力解析(FEA計算結果)で、後輪100kg積載下、最大応力約150 MPa,変形量0.07mm、安全指数7,3倍という結果を得ています。
このハブは、単体での販売も予定しております。(価格未定)

1 Comment

Read More >>

by てー

2017.06.13 Posted.

自転車屋で700Cの情報を聞いてからほぼ毎日見に来てしまっています。
理想と情熱を持って何かを作っている人の語りは何度読んでもワクワクします。
予算貯めて待っていますので頑張ってください!

いよいよ「台北サイクルショー2017」が始まるという、ぎりぎりとなって、ようやく「5LINKS700c輪行ロードモデル」のフレームが上がり、展示サンプルの組み付けを行いました。

7000番系アルミ合金製折り畳みフレーム(国内生産)
特殊、輪行用ハブ(前後)
700cホイールセット カーボンリム(前18H:700g:QR込 後24H:880g:QR込) セット重量1580g(QR込)
SHIMANO DURAACEコンポーネント(前2段、後11段)
総重量8.9kg(現時点:ペダルレス)

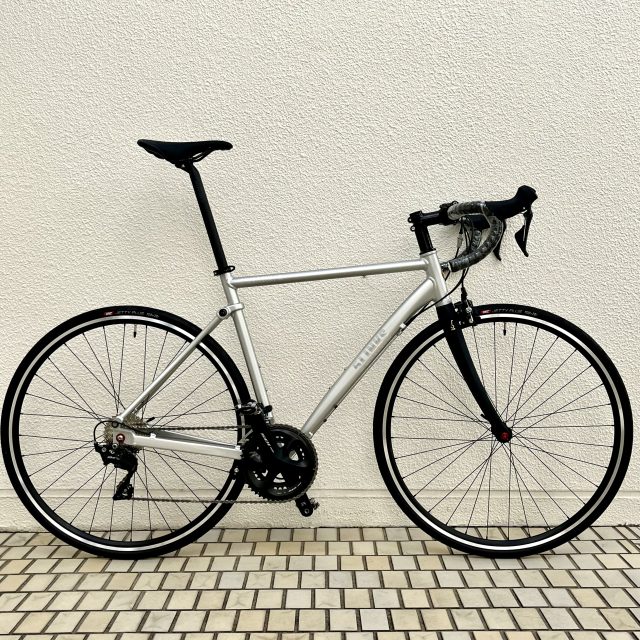

700c 完成1

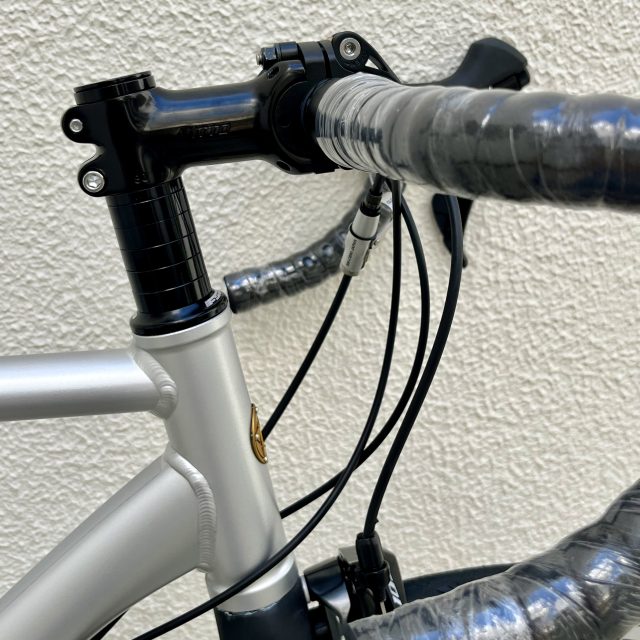

700cハンドル

700c ダウンチューブ

700c bakku

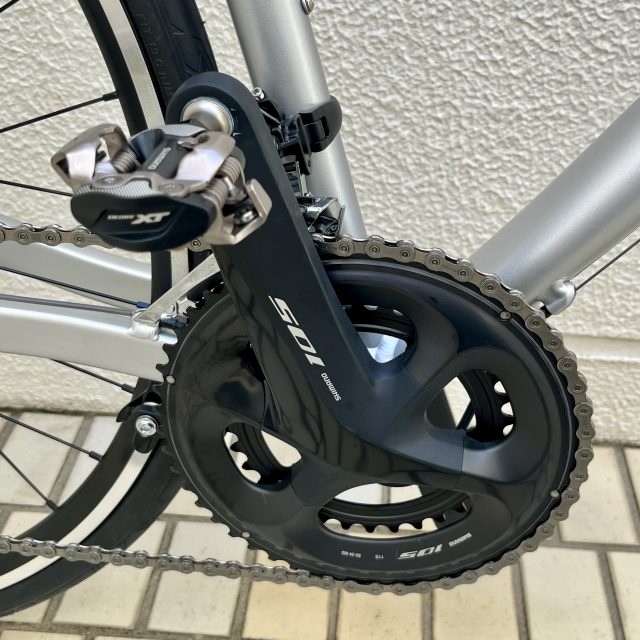

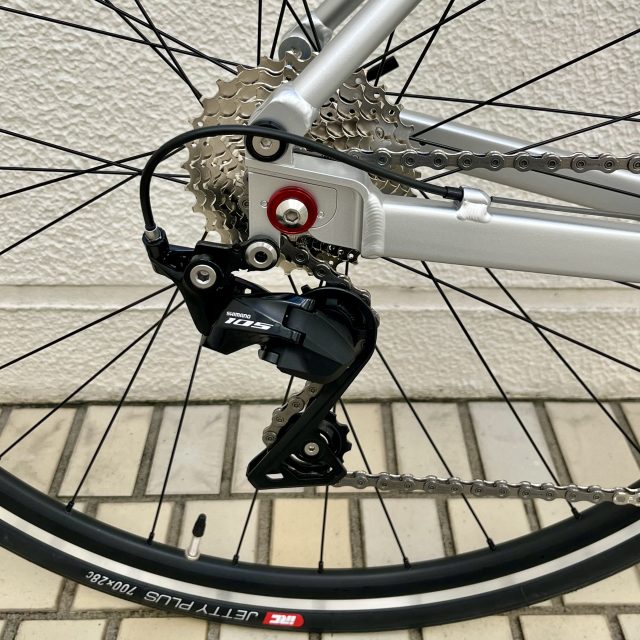

700cギア

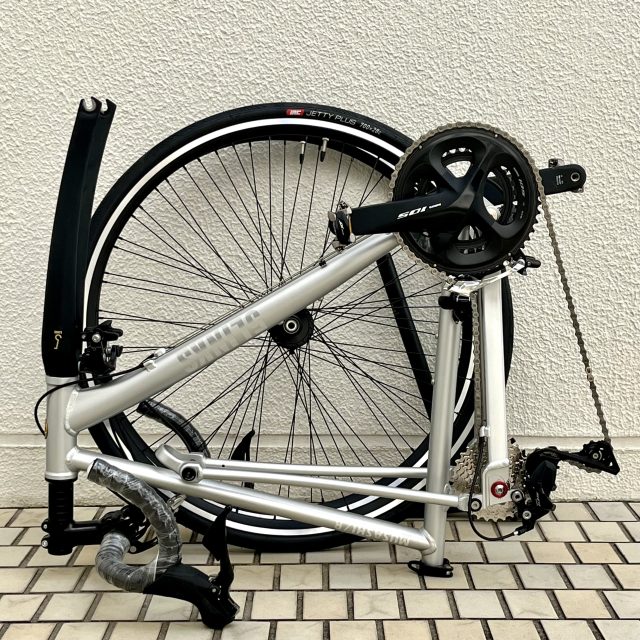

1、前後輪をQRを開放することで脱離し、シートパイプの留め具を開放して、カセット・チェーンをフレームに残したまま後三角を前三角方向に倒します

700c完成3

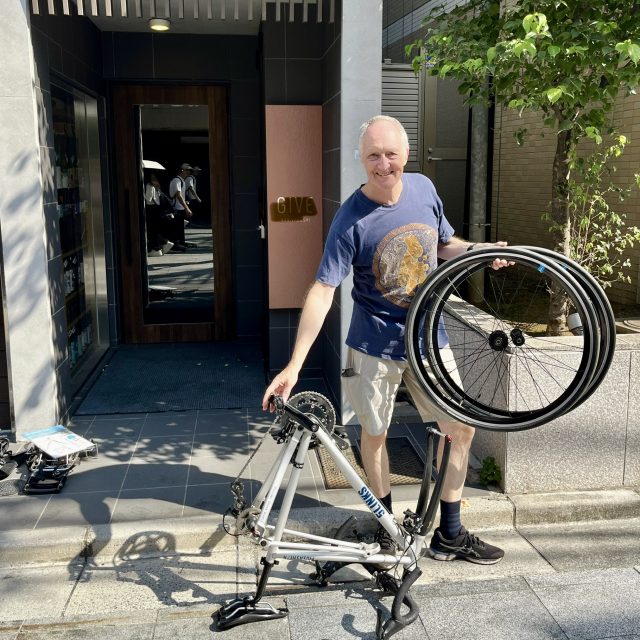

2、外した両輪を重ねれば、約1分で「輪行モード」

700c完成2

本来的なスムーズな使い心地のために、まだまだハードルはありますが、とりあえず「お披露目」するところまで参りました。

次回以降は、このサンプルをたたき台に、量産に向けてさらに煮詰めていきます。

No Comment

Read More >>

IMG_5136

先週末の南房総です。
5分咲きではありますが早咲きの桜と、菜の花が咲いていました。
もう春ですね。




さて、台北自転車展示会も来週に迫り、出展予定の「5LINKS700c」サンプルも、パーツを含め、組み上げの段階に入ってきました。
前述のように、今回700cは日本での製作を目論んでおります。

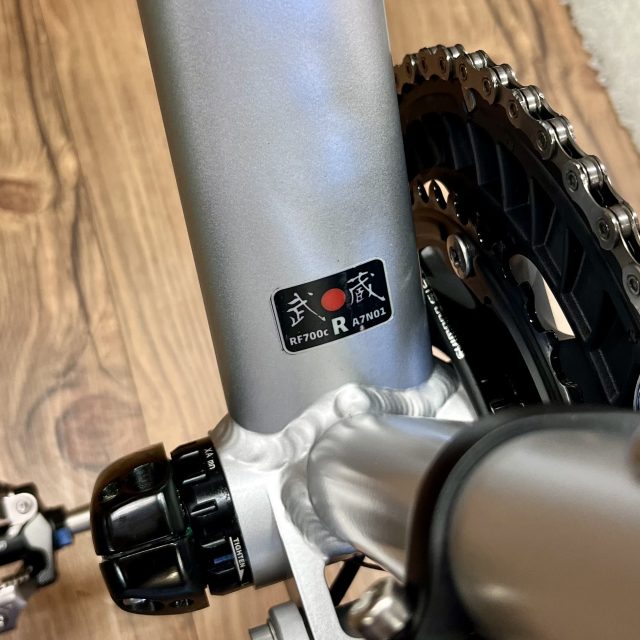

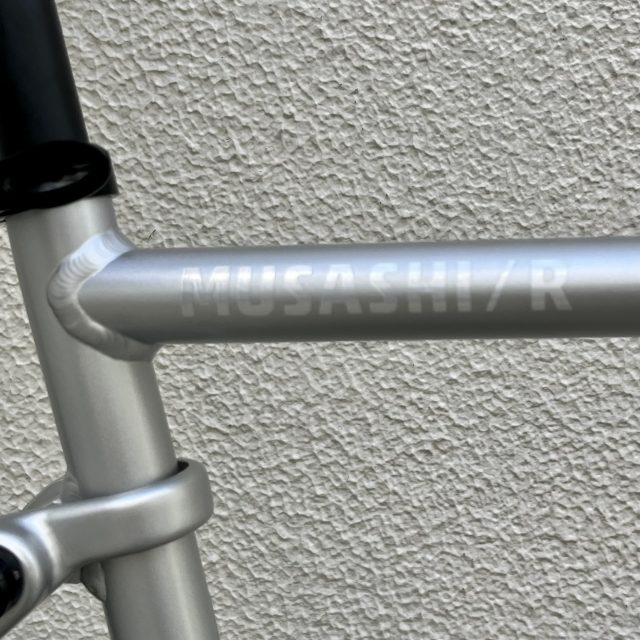

溶接の「仕上がり」は如何でしょうか?

DSCF3147

seat tube

DSC_2027

No Comment

Read More >>

IMG_4596

寒さの中、メジロを発見しました。全国的な寒波の中、関東地方は晴天が続きますが、寒くないのでしょうか?それとも、雪を避けて逃げてきたのでしょうか?
春はもうしばらく先ですが、季節はゆっくりですが着実に進んでいます。




HMB234_60

5LINKS700cの開発では、国産のフレームとともに、ハブの開発も柱の一つです。
特殊な機能を持つ前後のハブは、今回の5LINKSのために、新たに開発されます。
そのハブは過去に存在したインターチェンジハブ様のものですが、我々の開発では温故知新にとどまりません。
「スムーズな輪行のために」未だ世界にないアイデアに溢れるデザインと、機能を持ちます。

現在はサンプルの状態で、量産はもう少し先になりますが、その機能を知りたい方は、「ハンドメイドバイシクル展2017」へ、、

展示期間: 平成29年1月21日(土)、22日(日)  入場無料
日   時:9時30分~16時50分
会   場: 科学技術館 1F催物場
主   催:一般財団法人日本自転車普及協会 自転車文化センター
http://www.cycle-info.bpaj.or.jp/?tid=100279

f-hub1

R-hub1

No Comment

Read More >>

IMG_4448

12月、冬になり、武蔵野は「紅葉」ももうおしまい。
空気も乾燥し風が吹くとパラパラと落葉です。
日暮れの時間も早くなりました。
四季のはっきりしている日本。それぞれの季節に美しさがあります。


開発中の700cサンプルのフレーム用アルミ部材が出来上がってきました。

DSC_0305

DSC_0302

DSC_0304

サンプル用なので、5000番系のアルミ合金です。当初の図面通り、公差精度もしっかりとした仕上がりです。今回の部材は全て国内製造です。
パイプ部分も完成したようです。
これを、国内の溶接工場に送り、フレームを作ります。

今回の700cの開発に関しては当社のポリシーである「日本から発信する発想とデザイン」のコンセプトを主軸に「部材の調達」から「組み上げ」までの流れをできるだけ日本で行うことにこだわってみました。

今後、どのような展開になっていくのでしょうか。
現場ではワクワクしながら作業が続きます。

No Comment

Read More >>

full moon1

11月14日は68年ぶりの「スーパームーン」の日でした。あいにく関東地方は雨。
と、予報で言っていたので、、、前日(日曜日)の夕刻、自宅の近くを歩いているときに、スマホで簡単に写してみたのですが、東京地方はうす曇りで、大きかったけれど、やっぱりボヤーとしか月が出ていませんでした。
地球的に、すごいことが起こったのに、スカッと楽しめませんでしたー。
ピンボケではないのですよー。。




さて、5LINKSでは700cの開発を開始しており、サンプルフレームがサイクルモードショーまでに間に合えばよかったのですが、、、そこは、いつものように、作業が後手後手に回り、残念ながら、完成車体でお披露目することは、できませんでした。ザンネン。。。

発表までの間に、少しづつ、開発コンセプトや、経緯を記述していこうと思います。

700c開発、第一回に記載したように『簡単に「輪行」の状態にできる「本格ロード」』が、5LINKS700cのコンセプトですので、これを実現する要素を考えました。

現代的ロードバイクは、ハイスペックのもので、カーボン製であれば7kg前後、アルミ製であれば8kg前後、その他チタンや鉄素材が考えられますが、やはり輪行バイクといえども、その辺の重量にまとめたいのです。
また、私が考える「輪行」のスタイルにするためには、やはり何らかの形で、フレーム本体を簡便にサイズダウン(折りたたむ)したいという希望がありました。

従前の5LINKS14・16の開発項でも記述したように、折り畳み機構をフレームに組み込む場合、「蝶番」を設定すれば、「重量の増加」と「剛性の低下」のリスクを負わなくてはいけない。
(2016・5.11「デザインコンセプト」7 折り畳み蝶番)
http://5links.jp/archives/category/blog/design-and-develop/page/2

また「折り畳み小径車」等のジャンルに入るものはデザイン自体が「カワイイ」や「面白い形だ」という評価で流せる部分も、ロードバイクの場合は「走行フィーリング」が基本であり、そのスペック自体でしのぎを削っているブランドが沢山出ているので、デザイン上ギミックだから面白いけど重量が重いと言うような妥協や、乗り心地に影響するような、機構として危なっかしい折り畳みデザインは許されないと考えました。

すなわち、ハイスペックのロードバイクを目標とすると、デザインの許される範疇がかなり絞り込まれてしまうと考えたのです。

人間の脳みそとは不思議なもので、何かを発想しようとする場合、過去に自身で経験して良さそうであったものを基礎に考えようとするようです。

そういう意味では、デザインをする人は経験値の大きさがものを言うようなので、大きな会社で、いろいろなデザインの自転車に接してきている人や、自転車の世界に造詣の深い方はイイナーと、少しうらやましく感じながら開発を進めました。

私の場合は、学生時代に行っていた「ロードレーサーの輪行」経験と、二十数年前に考えた、輪行ロード「FASTRAM」を前提に発想を進めました。
(2016・4・10 「デザインコンセプト」3 社会に出てからの自転車利用)
http://5links.jp/archives/category/blog/design-and-develop/page/2
コンペ3

すなわち、デザインのポイントとして以下の課題を設定しました。
1、車輪の前後輪を外して、輪行時のサイズダウンを行おうということ。
また、
100年以上自転車の世界で、パイプで組み上げられる定番のデザイン形状である
2、ダイヤモンド型フレーム形状を尊重し、そのどこかを畳んでフレームそのもののサイズダウンを図ろうと言うものです。

1、に関しては、とくに後輪の取り外しを簡単にできないか?
に注目しました

2、に関しては、どのような折り畳み機構をどこの設定すれば、重量の軽減と、剛性感の維持ができ、ドライブフィーリングを損なうことない形状を作れるのか?

この課題を、新しいデザインで処理しようとしたのです。

その結果、車輪の取り外しに関しては、過去に、実用品として存在していた「インターチェンジハブ」の機構を利用し、
interchange hub1
(インターチェンジハブ)

フレームに関しては、過去に、マウンテンバイクに使用されていた、アンプバックタイプ・フレームにヒントを得て、前三角はリジットなダイヤモンドフレーム形状としました。

XqJEMsDhTNneuUyppFMxTwwqAxKjNK-640x426
(アンプリサーチ社 B3)

700c1
(サイクルモード2016 展示パネル)

以下、続く

No Comment

Read More >>

700cバナー1

5LINKSでは、現在、700cロードモデルを開発中です。
700cロードと言っても、巷に溢れる、いわゆる「ロードレーサー」ではありません。
5LINKSらしいコンセプトを持った、まったく新しい乗り物です。

このコンセプト・イメージとは・・・
「自分が住んでいる町から遠く離れた気持ちの良い場所(海外や郊外)で、思いっきり本格的なマイ・ロードバイクの乗り心地を楽しみたい。
でも、ずーっとライドしていくわけにはいかないし、
その地まで搬入するために、自家用車に専用ルーフキャリアーを用意したり、
電車や飛行機に積載するために手を汚したり、時間をかけたくない。
すなわち、簡単に「輪行」の状態にできる「本格ロード」が欲しい。」

5LINKSはこれまでに、14インチ・16インチの「折りたたんでからが扱いやすい」折り畳み自転車を開発してきました。
そのコンセプトをそのままに、「輪行状態に移行しやすく、かつ、折りたたんだ後の扱いが便利な、本格的ロード」です。

私は、学生の頃にロードレーサーを使っていた経験から、上記のような思いを今までずっと抱き続けていました。
今は昔の話ですが、社会人になり、1993年には、「FASTRAM」という名称で、自転車デサインコンペに挑戦をしています。
(2016.04.10「デザインコンセプト3 社会に出てからの自転車利用」の項参照
http://5links.jp/archives/category/blog/design-and-develop/page/2

コンペ1

コンペ3

残念ながら、当時のデザインは具現化することはできませんでしたが、
今回は、四半世紀ぶりの再挑戦です。

目標スペックは以下の通り

・基本型は高性能アルミ合金製、700cサイズロードバイク
・完成重量8㎏前後
・最新のロードレーサーと同等の乗り心地
・SHIMANO105からDura Aceまでを搭載できるハブ、カセット
・独自の輪行スタイルへの移行時間、手を汚さずに:1分以内
・専用、軽量の輪行パーツ(バッグ等)
・専用ハブを含めた、ホイールを新たに開発
・日本国内での企画開発と製造・組み上げ

その為に、温めてきたアイデアと、最新の部材や環境を利用し、開発を進めております。
進捗は、このブログでも更新されます。

現行の5LINKSにも共通したことですが、
「未だ世界にない、新しい乗り物を作る」
という企業姿勢と情熱を傾けた作品です。

また、11月5・6・7日に幕張で行われるのCYCLE MODE2016で、その開発の一端をお見せすることができると思いますので、ご興味のある方は、どうぞ当社ブースへお越しくださいませ。

No Comment

Read More >>

今9月下旬より、リンコロバッグ「LINKORO」が再販されました。
「より使い勝手良く」を目指し、Ver2としての販売です。(価格据置)

IMG_3678

外皮サイドには「5LINKS」のロゴがプリントされました。

IMG_3689

リンコロが発売されて3年余。とっても地味ですが、実はこのリンコロにもその他の改善の足跡があります。

LINKORO Ver1.5

LINKORO Ver1では、「底地の素材が弱い」との評価をいただきました。開発時には十分強度があるとして、一般的なスポーツバッグ用底地を用いたのですが、10kgの自転車を入れ、そのままコロを使わず底地で引きずるような動作をすると、地面との摩擦熱で両立スタンドの部分の底地が溶けてしまう現象が出現しました。特に滑り止め処理をした電車の駅構内・ホームの地面は摩擦率が高かったのです。

bag trouble3

また、折り畳み引きずり時に、袋を傾けると、底地のサイド面に擦過破れができるとの報告がありました。

bag trouble2

さらに、走行時に縛り付けるヒモが緩く結ばれていると、リンコロ自体が「ホグレル」という報告もありました。

どちらも扱い方の問題と考えられましたが、取り急ぎ、Ver1.5として、底地の強化・サイド面の補強を行い、なた、縛りヒモを十字にしました。(2015)

底地補強

ヒモ1

LINKORO Ver2

さらに、リンコロを押すときはよいのですが、特に無造作に引っ張る時に、袋自体が傾く、もしくは転覆するとの報告があり、検証が始まりました。

当初、リンコロバッグ用のコロは、「競輪選手輪行袋用」に開発された既製プラスチック板付きコロ(幅10インチ)を使用していました。
このコロ自体は、発売当時、板幅、10インチ、12インチ、14インチの物が作られましたが、当社商品の開発時はすでにオープンモールド化しており、汎用品として市場に残ったのは(金型が残ったのは)幅10インチも物だけだったところから、これを使用せざるを得ませんでした。
これを利用し、板材を加工して5LINKSの車輪を載せていたのですが、走行のさらなる安定のためにはコロの車輪幅を広げる必要がありました。

そこで、いつもの通り、縫製工場の方に深く頭を垂れ、車輪幅の広いものを特注で作ってもらうこととしました。

また、バッグのホグレ防止用に設定した、十字ヒモの扱いがしづらい、とのご意見もいただき、縛りヒモの一部を別体化して、付属品としました。

拡幅

このようにして、皆様のご意見を入れ改善を繰り返した結果、収納時の外形サイズは変わらず、押し転がし性能の向上を図ることができました。
取り扱い、スペックは従来のものと変更はございません。

IMG_3671
